Транзистор 2SA1220A-Q

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -160 В
• Напряжение коллектор-база, не более: -160 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1.2 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 175 МГц

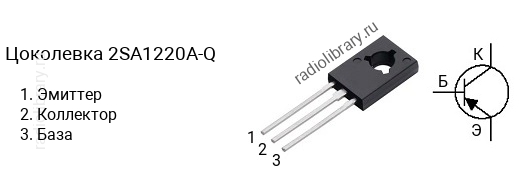

• Корпус: TO-126

Транзисторы серии 2SA1220A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1220A-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SA1220A-Q - в диапазоне от 100 до 200, 2SA1220A-P - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SA1220A-Q часто наносится без первой цифры и буквы, т.е. маркируется как "A1220A-Q".Комплементарной парой для 2SA1220A-Q является транзистор 2SC2690A-Q c n-p-n структурой.Транзистор 2SA1220A-Q можно заменить на 2SA1249, 2SA1249-Q, 2SB649A, 2SB649A-C, KSA1220A, KSA1220A-O, KSA1220A-Q, KTA1700
