Транзистор KSA1220A-O

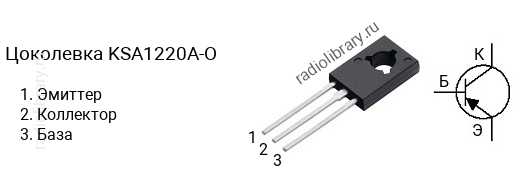

Цоколевка транзистора KSA1220A-O

Цоколевка транзистора KSA1220A-O (маркируется как A1220A-O)

Характеристики транзистора KSA1220A-O

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -160 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.2 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 200
  • Граничная частота коэффициента передачи тока: 175 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSA1220A делятся на несколько групп по коэффициенту усиления. Транзистор KSA1220A-R имеет коэффициент усиления в диапазоне от 60 до 120, KSA1220A-Q - в диапазоне от 100 до 200, KSA1220A-P - в диапазоне от 160 до 320, KSA1220A-O - в диапазоне от 100 до 200, KSA1220A-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора KSA1220A-O часто наносится без первой цифры и буквы, т.е. маркируется как "A1220A-O".

Комплементарная пара

Комплементарной парой для KSA1220A-O является транзистор KSC2690A-O c n-p-n структурой.

Аналоги

Транзистор KSA1220A-O можно заменить на 2SA1220A, 2SA1220A-Q, 2SA1249, 2SA1249-Q, 2SB649A, 2SB649A-C, KTA1700
