Транзистор KSA1220-P

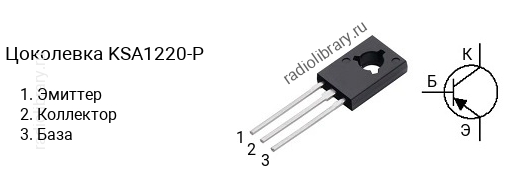

Цоколевка транзистора KSA1220-P

Цоколевка транзистора KSA1220-P (маркируется как A1220-P)

Характеристики транзистора KSA1220-P

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -120 В
  • Напряжение коллектор-база, не более: -120 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.2 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 175 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии KSA1220 делятся на несколько групп по коэффициенту усиления. Транзистор KSA1220-R имеет коэффициент усиления в диапазоне от 60 до 120, KSA1220-Q - в диапазоне от 100 до 200, KSA1220-P - в диапазоне от 160 до 320, KSA1220-O - в диапазоне от 100 до 200, KSA1220-Y - в диапазоне от 160 до 320.

Маркировка

Обозначение на корпусе транзистора KSA1220-P часто наносится без первой цифры и буквы, т.е. маркируется как "A1220-P".

Комплементарная пара

Комплементарной парой для KSA1220-P является транзистор KSC2690-P c n-p-n структурой.

Аналоги

Транзистор KSA1220-P можно заменить на 2SA1021, 2SA1021-Y, 2SA1220, 2SA1220-P, 2SA1220A, 2SA1220A-P, 2SA1249, 2SB649, 2SB649-D, KSA1220A, KSA1220A-P, KSA1220A-Y, KTA1704, KTA1704-GR
