Транзистор KTA1704-GR

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -120 В
• Напряжение коллектор-база, не более: -120 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1.2 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 110 МГц

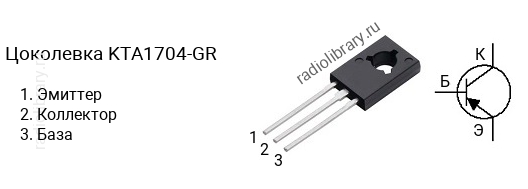

• Корпус: TO-126

Транзисторы серии KTA1704 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1704-Y имеет коэффициент усиления в диапазоне от 100 до 200, KTA1704-GR - в диапазоне от 160 до 320.Комплементарной парой для KTA1704-GR является транзистор KTC2803-GR c n-p-n структурой.Транзистор KTA1704-GR можно заменить на 2SA1021, 2SA1021-Y, 2SA1220, 2SA1220-P, 2SA1220A, 2SA1220A-P, 2SA1249, 2SB649, 2SB649-D, KSA1220, KSA1220-P, KSA1220-Y, KSA1220A, KSA1220A-P, KSA1220A-Y
