Транзистор 2SA795

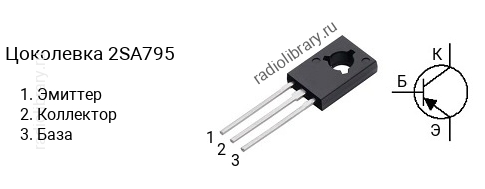

Цоколевка транзистора 2SA795

Цоколевка транзистора 2SA795 (маркируется как A795)

Характеристики транзистора 2SA795

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -150 В
  • Напряжение коллектор-база, не более: -150 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 65 до 330
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SA795 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA795-P имеет коэффициент усиления в диапазоне от 65 до 110, 2SA795-Q - в диапазоне от 90 до 155, 2SA795-R - в диапазоне от 130 до 220, 2SA795-S - в диапазоне от 185 до 330, 2SC1565 - в диапазоне от 65 до 330, 2SC1565-P - в диапазоне от 65 до 110, 2SC1565-Q - в диапазоне от 90 до 155, 2SC1565-R - в диапазоне от 130 до 220, 2SC1565-S - в диапазоне от 185 до 330.

Маркировка

Обозначение на корпусе транзистора 2SA795 часто наносится без первой цифры и буквы, т.е. маркируется как "A795".

Комплементарная пара

Комплементарной парой для 2SA795 является транзистор 2SC1565 c n-p-n структурой.

Аналоги

Транзистор 2SA795 можно заменить на 2SA795A
