Транзистор 2SC1565-P

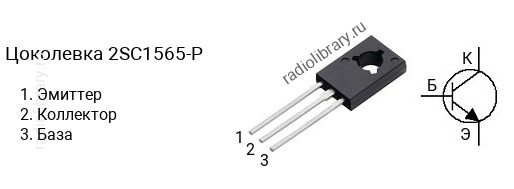

Цоколевка транзистора 2SC1565-P

Цоколевка транзистора 2SC1565-P (маркируется как C1565-P)

Характеристики транзистора 2SC1565-P

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 150 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 65 до 110
  • Граничная частота коэффициента передачи тока: 120 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SA795 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA795-P имеет коэффициент усиления в диапазоне от 65 до 110, 2SA795-Q - в диапазоне от 90 до 155, 2SA795-R - в диапазоне от 130 до 220, 2SA795-S - в диапазоне от 185 до 330, 2SC1565 - в диапазоне от 65 до 330, 2SC1565-P - в диапазоне от 65 до 110, 2SC1565-Q - в диапазоне от 90 до 155, 2SC1565-R - в диапазоне от 130 до 220, 2SC1565-S - в диапазоне от 185 до 330.

Маркировка

Обозначение на корпусе транзистора 2SC1565-P часто наносится без первой цифры и буквы, т.е. маркируется как "C1565-P".

Комплементарная пара

Комплементарной парой для 2SC1565-P является транзистор 2SA795-P c p-n-p структурой.

Аналоги

Транзистор 2SC1565-P можно заменить на 2SC1565A, 2SC1565A-P, 2SC2481, 2SC2481-R, 2SC2690A, 2SC2690A-R, 2SC3621, 2SC3621-R, 2SD669A, 2SD669A-B, BD410, KSC2690A, KSC2690A-R
