Транзистор 2SB560-F

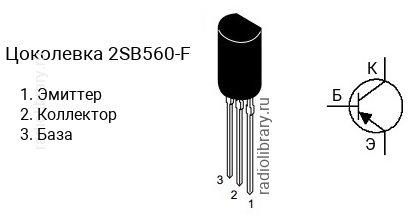

Цоколевка транзистора 2SB560-F

Цоколевка транзистора 2SB560-F (маркируется как B560-F)

Характеристики транзистора 2SB560-F

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -100 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 160 до 320
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SB560 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB560-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SB560-E - в диапазоне от 100 до 200, 2SB560-F - в диапазоне от 160 до 320, 2SB560-G - в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SB560-F часто наносится без первой цифры и буквы, т.е. маркируется как "B560-F".

Комплементарная пара

Комплементарной парой для 2SB560-F является транзистор 2SD438-F c n-p-n структурой.

Аналоги

Транзистор 2SB560-F можно заменить на 2SA1275, 2SA1275-Y, 2SA1319, 2SB647, 2SB647D, KSA1013, KSA1013Y, KSA709C, KTA1275, KTA1275Y, NTE383
