Транзистор S8050C

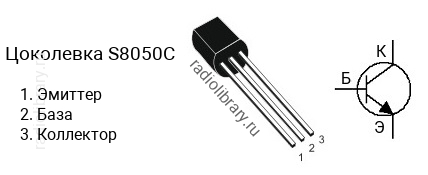

Цоколевка транзистора S8050C

Цоколевка транзистора S8050C

Характеристики транзистора S8050C

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 200
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии S8050 делятся на несколько групп по коэффициенту усиления. Транзистор S8050B имеет коэффициент усиления в диапазоне от 85 до 160, S8050C - в диапазоне от 120 до 200, S8050D - в диапазоне от 160 до 300.

Комплементарная пара

Комплементарной парой для S8050C является транзистор S8550C c p-n-p структурой.

Аналоги

Транзистор S8050C можно заменить на 2N4401, 2N5550, 2N5551, 2N5551G, 2N5830, 2N5831, 2N5833, 2N6515, 2N6516, 2N6517, 2SC1008, 2SC1008Y, 2SC1009, 2SC1009Y, 2SD471A, 2SD471AY, BC537, BC537-16, BC538, BC538-16, KN2222, KN2222A, KSC1008, KSC1008Y, KSC1009, KSC1009Y, KSD471A, KSD471AY, KSP05, KSP06, KSP2222A, KSP42, KSP43, KSP8098, KSP8099, KTC9013, KTN2222, KTN2222A, M8050, M8050-C, MPS2222, MPS2222A, MPS2222AG, MPS2222G, MPS3416, MPS3704, MPS650, MPS650G, MPS651, MPS651G, MPS6531, MPS6532, MPS6602, MPS6602G, MPS6717, MPS6717G, MPS8050, MPS8050C, MPS8098, MPS8098G, MPS8099, MPS8099G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW01, MPSW01A, MPSW01AG, MPSW01G, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, NTE123AP, NTE194, P2N2222A, P2N2222AG, PN100, PN2219, PN2219A, PN2222, PN2222A, PN3569, PN4033, S9013, SS8050, SS8050C, ZTX449, ZTX450, ZTX453, ZTX454, ZTX455, ZTX457
