Транзистор MPS8099

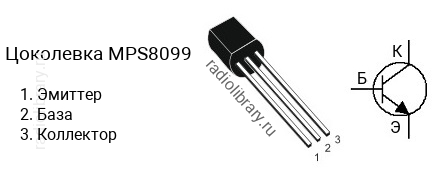

Цоколевка транзистора MPS8099

Цоколевка транзистора MPS8099

Характеристики транзистора MPS8099

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для MPS8099 является транзистор MPS8599 c p-n-p структурой.

Аналоги

Транзистор MPS8099 можно заменить на 2N5830, 2SC1009, BC538, KSC1009, KSP06, KSP42, KSP43, KSP8099, MPS8099G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW06, MPSW06G, MPSW42, MPSW42G, PN4033, ZTX454, ZTX455, ZTX457
