Транзистор KSP42

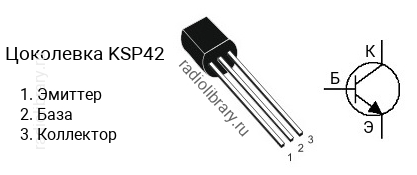

Цоколевка транзистора KSP42

Цоколевка транзистора KSP42

Характеристики транзистора KSP42

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 300 В
  • Напряжение коллектор-база, не более: 300 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для KSP42 является транзистор KSP92 c p-n-p структурой.

Аналоги

Транзистор KSP42 можно заменить на 2N6516, MPSA42, MPSW42, MPSW42G, ZTX457
