Транзистор MPSA06

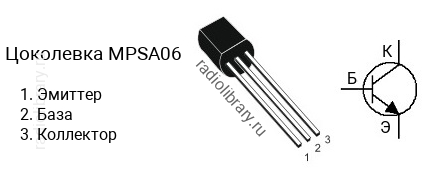

Цоколевка транзистора MPSA06

Цоколевка транзистора MPSA06

Характеристики транзистора MPSA06

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 4 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для MPSA06 является транзистор MPSA56 c p-n-p структурой.

Аналоги

Транзистор MPSA06 можно заменить на 2N5551Y, 2N5832, 2SC1009G, 2SC1009Y, BC538-16, BC538-25, KSC1009G, KSC1009Y, KSP8099, MPS8099, MPS8099G, MPSA06G, MPSA28, MPSA28G, MPSA29, MPSA29G, PN4033, ZTX454, ZTX455, ZTX694B, ZTX696B
