Транзистор SS8050C

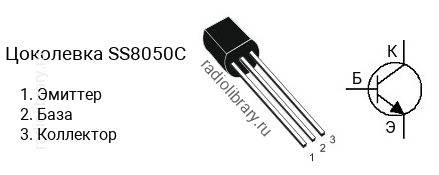

Цоколевка транзистора SS8050C

Цоколевка транзистора SS8050C

Характеристики транзистора SS8050C

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 25 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1.5 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 200
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии SS8050 делятся на несколько групп по коэффициенту усиления. Транзистор SS8050B имеет коэффициент усиления в диапазоне от 85 до 160, SS8050C - в диапазоне от 120 до 200, SS8050D - в диапазоне от 160 до 300.

Комплементарная пара

Комплементарной парой для SS8050C является транзистор SS8550C c p-n-p структурой.

Аналоги

Транзистор SS8050C можно заменить на MPS650, MPS650G, MPS651, MPS651G, MPS8050, MPS8050C
