Транзистор KSC1009Y

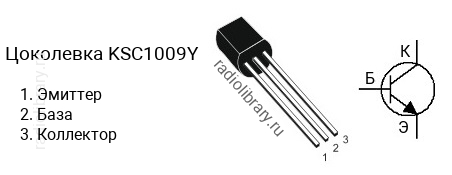

Цоколевка транзистора KSC1009Y

Цоколевка транзистора KSC1009Y (маркируется как C1009Y)

Характеристики транзистора KSC1009Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 140 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 8 V
  • Ток коллектора, не более: 0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSC1009 делятся на несколько групп по коэффициенту усиления. Транзистор KSC1009R имеет коэффициент усиления в диапазоне от 40 до 80, KSC1009O - в диапазоне от 70 до 140, KSC1009Y - в диапазоне от 120 до 240, KSC1009G - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора KSC1009Y часто наносится без первой цифры и буквы, т.е. маркируется как "C1009Y".

Комплементарная пара

Комплементарной парой для KSC1009Y является транзистор KSA709Y c p-n-p структурой.

Аналоги

Транзистор KSC1009Y можно заменить на 2SC1009, 2SC1009Y, ZTX455
