Транзистор KSA709Y

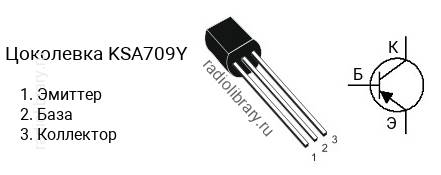

Цоколевка транзистора KSA709Y

Цоколевка транзистора KSA709Y (маркируется как A709Y)

Характеристики транзистора KSA709Y

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -150 В
  • Напряжение коллектор-база, не более: -160 В
  • Напряжение эмиттер-база, не более: -8 V
  • Ток коллектора, не более: -0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSA709 делятся на несколько групп по коэффициенту усиления. Транзистор KSA709O имеет коэффициент усиления в диапазоне от 70 до 140, KSA709Y - в диапазоне от 120 до 240, KSA709G - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора KSA709Y часто наносится без первой цифры и буквы, т.е. маркируется как "A709Y".

Комплементарная пара

Комплементарной парой для KSA709Y является транзистор KSC1009Y c n-p-n структурой.

Аналоги

Транзистор KSA709Y можно заменить на 2SA709, 2SA709Y
