Транзистор KTC3876Y

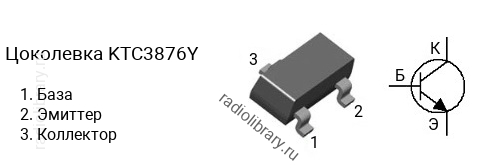

Цоколевка транзистора KTC3876Y

Цоколевка транзистора KTC3876Y

Характеристики транзистора KTC3876Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 35 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KTC3876 делятся на несколько групп по коэффициенту усиления. Транзистор KTC3876O имеет коэффициент усиления в диапазоне от 70 до 140, KTC3876Y - в диапазоне от 120 до 240, KTC3876GL - в диапазоне от 200 до 400.

Комплементарная пара

Комплементарной парой для KTC3876Y является транзистор KTA1505Y c p-n-p структурой.

Аналоги

Транзистор KTC3876Y можно заменить на 2N5551S, 2SC2859, 2SC2859-Y, 2SC3325, 2SC3325-Y, 2SC4210, 2SD602A, 2SD602A-R, BC817, BC817-16, BCW65, BCW65A, BCW66, BCW66F, BCX19, FMMT2222, FMMT2222A, FMMT2222AR, FMMT2222R, FMMT449, FMMT455, FMMT491, FMMT491Q, FMMT619, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, KN2222AS, KN2222S, KSC2859, KSC2859-Y, KST05, KST06, KST2222A, KST42, KST43, KST4401, KST5550, KST5551, KTC3265, KTC3876S, KTC3876S-Y, KTC8050S, KTN2222AS, KTN2222S, MMBT100, MMBT2222, MMBT2222A, MMBT4401, MMBT5550, MMBT5551, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBT2222, PMBT2222A, PMBT4401, PMBTA06, PMST2222, PMST2222A, STR1550
