Транзистор KSB564ACG

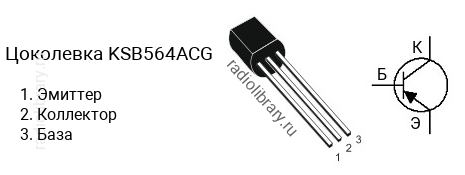

Цоколевка транзистора KSB564ACG

Цоколевка транзистора KSB564ACG

Характеристики транзистора KSB564ACG

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -25 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 110 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSB564AC делятся на несколько групп по коэффициенту усиления. Транзистор KSB564ACO имеет коэффициент усиления в диапазоне от 70 до 140, KSB564ACY - в диапазоне от 120 до 240, KSB564ACG - в диапазоне от 200 до 400.

Комплементарная пара

Комплементарной парой для KSB564ACG является транзистор KSD471ACG c n-p-n структурой.

Аналоги

Транзистор KSB564ACG можно заменить на 2SA1382, 2SA1680, 2SA1761, 2SB1116, 2SB1116-K, 2SB1116A, 2SB1116A-K, 2SB1116AK, 2SB1116K, 2SB564, 2SB564K, 2SB892, 2SB892-T, 2SB985, 2SB985T, KSB1116, KSB1116-G, KSB1116A, KSB1116A-G, KSB1116S, KSB1116S-G
