Транзистор 2SD856-P

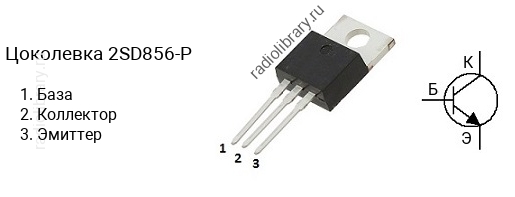

Цоколевка транзистора 2SD856-P

Цоколевка транзистора 2SD856-P (маркируется как D856-P)

Характеристики транзистора 2SD856-P

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 250
  • Корпус: TO-220

Классификация по hFE

Транзисторы серии 2SD856 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD856-R имеет коэффициент усиления в диапазоне от 40 до 90, 2SD856-Q - в диапазоне от 70 до 150, 2SD856-P - в диапазоне от 120 до 250.

Маркировка

Обозначение на корпусе транзистора 2SD856-P часто наносится без первой цифры и буквы, т.е. маркируется как "D856-P".

Комплементарная пара

Комплементарной парой для 2SD856-P является транзистор 2SB761-P c p-n-p структурой.

Аналоги

Транзистор 2SD856-P можно заменить на 2SC1826, 2SC1985, 2SC1986, 2SC2075, 2SC2898, 2SC3179, 2SC3252, 2SC3253, 2SC3254, 2SC3255, 2SC3310, 2SC3746, 2SC3747, 2SC3748, 2SC3795, 2SC3795A, 2SC3851, 2SC3851A, 2SC3866, 2SC4007, 2SC4008, 2SC4242, 2SC5241, 2SC5353, 2SD1134, 2SD1266, 2SD1266-P, 2SD1266A, 2SD1266A-P, 2SD1267, 2SD1267-P, 2SD1267A, 2SD1267A-P, 2SD1268, 2SD1269, 2SD1270, 2SD1271, 2SD1274, 2SD1274A, 2SD1274B, 2SD1354, 2SD1406, 2SD1666, 2SD1761, 2SD1913, 2SD2012, 2SD2061, 2SD2374, 2SD2374-P, 2SD2374A, 2SD2374A-P, 2SD2394, 2SD313, 2SD613, 2SD772, 2SD772A, 2SD772B, 2SD792, 2SD792A, 2SD792B, 2SD823, 2SD856A, 2SD856A-P, 2SD857, 2SD857-P, 2SD857A, 2SD857A-P, 2SD866, 2SD866A, 2SD880, BD203, BD241A, BD241B, BD241C, BD243A, BD243B, BD243C, BD303, BD535, BD537, BD539A, BD539B, BD539C, BD539D, BD543A, BD543B, BD543C, BD545A, BD545B, BD545C, BD797, BD799, BD801, BD807, BD809, BD935, BD935F, BD937, BD937F, BD939, BD939F, BD941, BD941F, BD949, BD951, BD953, BD955, BDT81, BDT81F, BDT83, BDT83F, BDT85, BDT85F, BDT87, BDT87F, BDX77, KSD1406, KSD2012, KSD2058, KSD880, KTC2016, KTC2026, KTD1351, MJE13070, MJE13071, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE16002, MJE16004, MJE8502, MJE8503, MJF15030, MJF15030G, TIP41D, TIP41E, TIP41F, TIP42D, TIP42E, TIP42F
