Транзистор 2SC1622A-D17

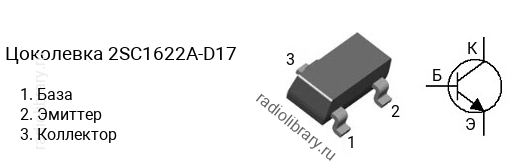

Цоколевка транзистора 2SC1622A-D17

Цоколевка транзистора 2SC1622A-D17

Характеристики транзистора 2SC1622A-D17

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 300 до 600
  • Граничная частота коэффициента передачи тока: 110 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC1622A делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1622A-D15 имеет коэффициент усиления в диапазоне от 135 до 270, 2SC1622A-D16 - в диапазоне от 200 до 400, 2SC1622A-D17 - в диапазоне от 300 до 600, 2SC1622A-D18 - в диапазоне от 450 до 900.

Аналоги

Транзистор 2SC1622A-D17 можно заменить на 2SC2713, 2SC3324, BF820, BF822, FJV1845, FJV1845-F, FMMT459, FMMT624, FMMT625, FMMTA42, KST42, KST43, MMBTA42, PBHV8115T, PBHV8540T, PMBTA42, PMBTA45
