Транзистор BF822

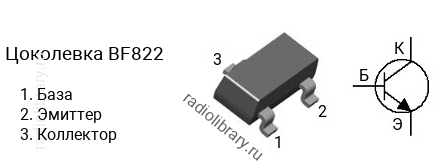

Цоколевка транзистора BF822

Цоколевка транзистора BF822

Характеристики транзистора BF822

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 250 В
  • Напряжение коллектор-база, не более: 250 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: SOT-23

Комплементарная пара

Комплементарной парой для BF822 является транзистор BF823 c p-n-p структурой.

Аналоги

Транзистор BF822 можно заменить на 2SC4497-O, BF820, FMMT459, PBHV8540T, PMBTA44, PMBTA45, STR1550
