Транзистор FJV1845

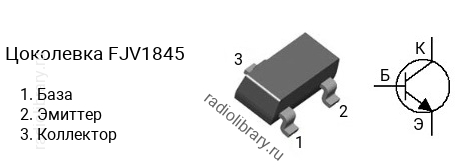

Цоколевка транзистора FJV1845

Цоколевка транзистора FJV1845

Характеристики транзистора FJV1845

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.05 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 1200
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии FJV1845 делятся на несколько групп по коэффициенту усиления. Транзистор FJV1845-P имеет коэффициент усиления в диапазоне от 200 до 400, FJV1845-F - в диапазоне от 300 до 600, FJV1845-E - в диапазоне от 400 до 800, FJV1845-U - в диапазоне от 600 до 1200.

Комплементарная пара

Комплементарной парой для FJV1845 является транзистор FJV992 c p-n-p структурой.

Аналоги

Транзистор FJV1845 можно заменить на BF820, BF822, FMMT459, FMMT624, FMMT625, FMMTA42, KST42, KST43, MMBTA42, PBHV8115T, PBHV8540T, PMBTA42, PMBTA45
