Транзистор 2SC2713

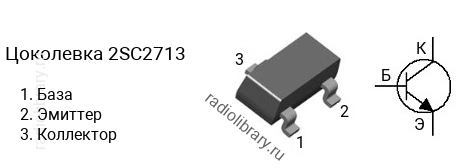

Цоколевка транзистора 2SC2713

Цоколевка транзистора 2SC2713

Характеристики транзистора 2SC2713

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 120 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 700
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии 2SC2713 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2713-GR имеет коэффициент усиления в диапазоне от 200 до 400, 2SC2713-BL - в диапазоне от 350 до 700.

Комплементарная пара

Комплементарной парой для 2SC2713 является транзистор 2SA1163 c p-n-p структурой.

Аналоги

Транзистор 2SC2713 можно заменить на 2SC3324, FMMT459, FMMT624, FMMT625, FMMTA42, KST42, KST43, MMBTA42, PBHV8115T, PBHV8540T, PMBTA42, PMBTA45
