Транзистор 2SA986

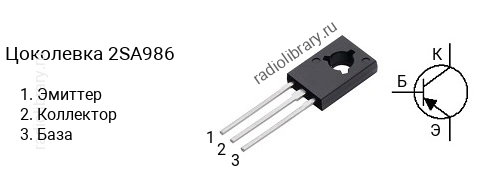

Цоколевка транзистора 2SA986

Цоколевка транзистора 2SA986 (маркируется как A986)

Характеристики транзистора 2SA986

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 80 до 220
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SA986 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA986Q имеет коэффициент усиления в диапазоне от 80 до 160, 2SA986R - в диапазоне от 120 до 220.

Маркировка

Обозначение на корпусе транзистора 2SA986 часто наносится без первой цифры и буквы, т.е. маркируется как "A986".

Аналоги

Транзистор 2SA986 можно заменить на 2SA1021, 2SA1096, 2SA1096A, 2SA1214, 2SA886, 2SA963, 2SB649, 2SB744, 2SB744A, BD132, BD138, BD138G, BD140, BD140G, BD168, BD170, BD178, BD180, BD180G, BD188, BD190, BD229, BD231, BD236, BD236G, BD238, BD238G, BD376, BD378, BD380, BD786, BD788, BD788G, BD790, BD792, KSB744, KSB744A, KSE170, KSE171, KSE172, KTA1700, KTA1715, MJE170, MJE170G, MJE171, MJE171G, MJE172, MJE172G, MJE232, MJE235, MJE252, MJE254, MJE711, MJE712
