Транзистор BD138

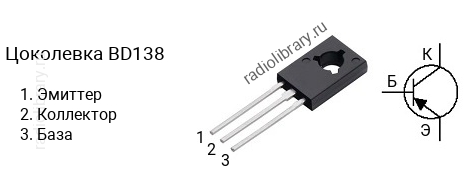

Цоколевка транзистора BD138

Цоколевка транзистора BD138

Характеристики транзистора BD138

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -60 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 12.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 250
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии BD138 делятся на несколько групп по коэффициенту усиления. Транзистор BD138-6 имеет коэффициент усиления в диапазоне от 40 до 100, BD138-10 - в диапазоне от 63 до 160, BD138-16 - в диапазоне от 100 до 250.

Комплементарная пара

Комплементарной парой для BD138 является транзистор BD137 c n-p-n структурой.

Аналоги

Транзистор BD138 можно заменить на BD138G, BD140, BD140G, BD168, BD170, BD178, BD180, BD180G, BD190, BD229, BD231, BD236, BD236G, BD238, BD238G, BD378, BD380, BD788, BD788G, BD790, BD792, MJE235, MJE252, MJE254, MJE711, MJE712
