Транзистор BD380

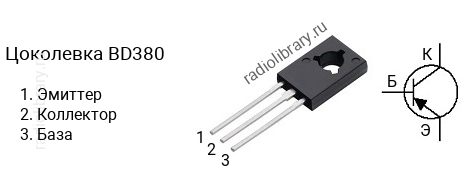

Цоколевка транзистора BD380

Цоколевка транзистора BD380

Характеристики транзистора BD380

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -100 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -2 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 375
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии BD380 делятся на несколько групп по коэффициенту усиления. Транзистор BD380-6 имеет коэффициент усиления в диапазоне от 40 до 100, BD380-10 - в диапазоне от 63 до 160, BD380-16 - в диапазоне от 100 до 250, BD380-25 - в диапазоне от 150 до 375.

Комплементарная пара

Комплементарной парой для BD380 является транзистор BD379 c n-p-n структурой.

Аналоги

Транзистор BD380 можно заменить на BD238, BD238G, MJE254
