Транзистор 2SA963

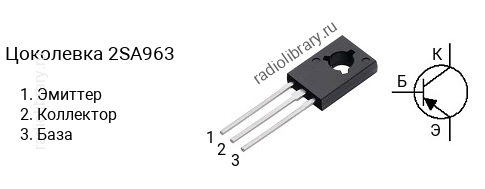

Цоколевка транзистора 2SA963

Цоколевка транзистора 2SA963 (маркируется как A963)

Характеристики транзистора 2SA963

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -1.5 А
  • Рассеиваемая мощность коллектора, не более: 10 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 220
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии 2SA963 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA963-P имеет коэффициент усиления в диапазоне от 50 до 100, 2SA963-Q - в диапазоне от 80 до 160, 2SA963-R - в диапазоне от 120 до 220.

Маркировка

Обозначение на корпусе транзистора 2SA963 часто наносится без первой цифры и буквы, т.е. маркируется как "A963".

Комплементарная пара

Комплементарной парой для 2SA963 является транзистор 2SC2209 c n-p-n структурой.

Аналоги

Транзистор 2SA963 можно заменить на BD132, BD138, BD138G, BD140, BD140G, BD168, BD170, BD178, BD180, BD180G, BD188, BD190, BD229, BD231, BD236, BD236G, BD238, BD238G, BD376, BD378, BD380, BD786, BD788, BD788G, BD790, BD792, KSE170, KSE171, KSE172, MJE170, MJE170G, MJE171, MJE171G, MJE172, MJE172G, MJE232, MJE235, MJE252, MJE254, MJE711, MJE712
