Транзистор 2SA1214

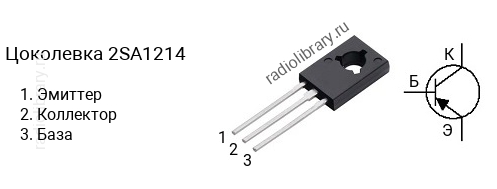

Цоколевка транзистора 2SA1214

Цоколевка транзистора 2SA1214 (маркируется как A1214)

Характеристики транзистора 2SA1214

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -2 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 320
  • Граничная частота коэффициента передачи тока: 35 МГц
  • Корпус: TO-126

Маркировка

Обозначение на корпусе транзистора 2SA1214 часто наносится без первой цифры и буквы, т.е. маркируется как "A1214".

Аналоги

Транзистор 2SA1214 можно заменить на 2SB744A, BD190, BD236, BD236G, BD238, BD238G, BD378, BD380, KSB744A, MJE235, MJE252, MJE254
