Транзистор 2SA817-Y

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -80 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.3 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 240
• Граничная частота коэффициента передачи тока: 100 МГц

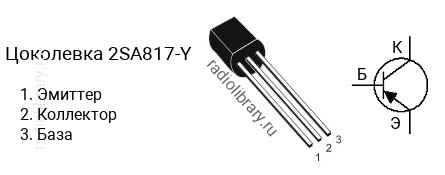

• Корпус: TO-92

Транзисторы серии 2SA817 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA817-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SA817-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SA817-Y часто наносится без первой цифры и буквы, т.е. маркируется как "A817-Y".Комплементарной парой для 2SA817-Y является транзистор 2SC1627-Y c n-p-n структурой.Транзистор 2SA817-Y можно заменить на 2N5401C, 2SA1275, 2SA1284, 2SA1315, 2SA1315-Y, 2SA1319, 2SA817A, 2SA817A-Y, 2SA935, 2SA935-Q, 2SA954, 2SA965, 2SA965-Y, 2SA984K, 2SB560, 2SB647, KSA1013, KSA709C, KSA709CY, KSA916, KSA916Y, KSP8599C, KTA1023, KTA1023-O, KTA1023-Y, KTA1274, KTA1274Y, KTA1275, KTA1279
