Транзистор 2SA641-U

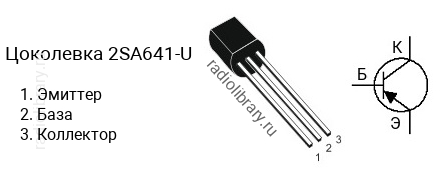

Цоколевка транзистора 2SA641-U

Цоколевка транзистора 2SA641-U (маркируется как A641-U)

Характеристики транзистора 2SA641-U

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.03 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 500 до 1000
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SA641 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA641-H имеет коэффициент усиления в диапазоне от 150 до 300, 2SA641-F - в диапазоне от 225 до 450, 2SA641-E - в диапазоне от 350 до 700, 2SA641-U - в диапазоне от 500 до 1000.

Маркировка

Обозначение на корпусе транзистора 2SA641-U часто наносится без первой цифры и буквы, т.е. маркируется как "A641-U".

Комплементарная пара

Комплементарной парой для 2SA641-U является транзистор 2SC923-U c n-p-n структурой.

Аналоги

Транзистор 2SA641-U можно заменить на KSP55, KSP56, KSP92, KSP93, KTC9015, MPS751, MPS751G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, S9015, S9015D, SS9015, SS9015D, ZTX792A, ZTX795A, ZTX796A
