Транзистор S9015

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.4 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 1000
• Граничная частота коэффициента передачи тока: 150 МГц

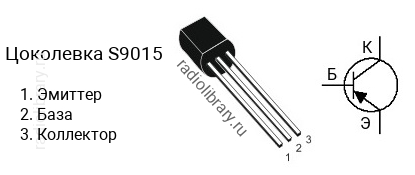

• Корпус: TO-92

Транзисторы серии S9015 делятся на несколько групп по коэффициенту усиления. Транзистор S9015A имеет коэффициент усиления в диапазоне от 60 до 150, S9015B - в диапазоне от 100 до 300, S9015C - в диапазоне от 200 до 600, S9015D - в диапазоне от 400 до 1000.Комплементарной парой для S9015 является транзистор S9014 c n-p-n структурой.Транзистор S9015 можно заменить на KSP55, KSP56, KSP92, KSP93, KTC9015, MPSA92, MPSA93, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, SS9015
