Транзистор SS9015

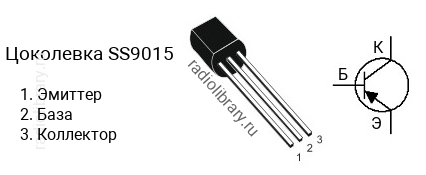

Цоколевка транзистора SS9015

Цоколевка транзистора SS9015

Характеристики транзистора SS9015

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -45 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.45 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 1000
  • Граничная частота коэффициента передачи тока: 150 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии SS9015 делятся на несколько групп по коэффициенту усиления. Транзистор SS9015A имеет коэффициент усиления в диапазоне от 60 до 150, SS9015B - в диапазоне от 100 до 300, SS9015C - в диапазоне от 200 до 600, SS9015D - в диапазоне от 400 до 1000.

Комплементарная пара

Комплементарной парой для SS9015 является транзистор SS9014 c n-p-n структурой.

Аналоги

Транзистор SS9015 можно заменить на KSP55, KSP56, KSP92, KSP93, KTC9015, MPSA92, MPSA93, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, S9015
