Транзистор 2SA1141-R

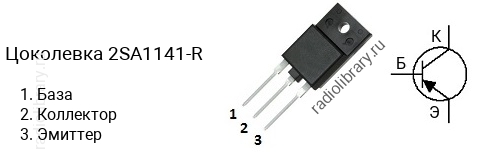

Цоколевка транзистора 2SA1141-R

Цоколевка транзистора 2SA1141-R (маркируется как A1141-R)

Характеристики транзистора 2SA1141-R

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -115 В
  • Напряжение коллектор-база, не более: -115 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -10 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 120
  • Граничная частота коэффициента передачи тока: 90 МГц
  • Корпус: TO-3PF

Классификация по hFE

Транзисторы серии 2SA1141 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1141-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SA1141-Q - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SA1141-R часто наносится без первой цифры и буквы, т.е. маркируется как "A1141-R".

Комплементарная пара

Комплементарной парой для 2SA1141-R является транзистор 2SC2681-R c n-p-n структурой.

Аналоги

Транзистор 2SA1141-R можно заменить на 2SA1673, 2SA1860, 2SA1909, 2SA1987, 2SB1161, 2SB1161-Q, FJAF4210
