Транзистор 2SA1673

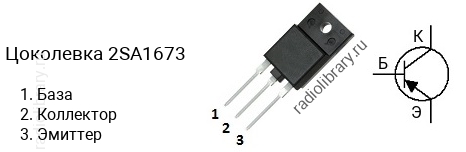

Цоколевка транзистора 2SA1673

Цоколевка транзистора 2SA1673 (маркируется как A1673)

Характеристики транзистора 2SA1673

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -180 В
  • Напряжение коллектор-база, не более: -180 В
  • Напряжение эмиттер-база, не более: -6 V
  • Ток коллектора, не более: -15 А
  • Рассеиваемая мощность коллектора, не более: 85 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 180
  • Граничная частота коэффициента передачи тока: 20 МГц
  • Корпус: TO-3PF

Классификация по hFE

Транзисторы серии 2SA1673 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1673-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SA1673-P - в диапазоне от 70 до 140, 2SA1673-Y - в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SA1673 часто наносится без первой цифры и буквы, т.е. маркируется как "A1673".

Комплементарная пара

Комплементарной парой для 2SA1673 является транзистор 2SC4388 c n-p-n структурой.
