Транзистор 2SC2681-R

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 115 В
• Напряжение коллектор-база, не более: 115 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 10 А
• Рассеиваемая мощность коллектора, не более: 100 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 120
• Граничная частота коэффициента передачи тока: 80 МГц

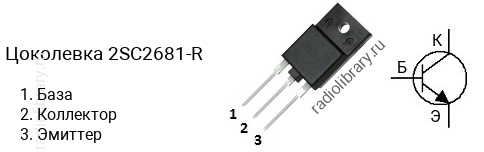

• Корпус: TO-3PF

Транзисторы серии 2SC2681 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC2681-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SC2681-Q - в диапазоне от 100 до 200.Обозначение на корпусе транзистора 2SC2681-R часто наносится без первой цифры и буквы, т.е. маркируется как "C2681-R".Комплементарной парой для 2SC2681-R является транзистор 2SA1141-R c p-n-p структурой.Транзистор 2SC2681-R можно заменить на 2SC4388, 2SC4886, 2SC5101, 2SC5359, 2SD1716, 2SD1716-Q, FJAF4310
