Транзистор 2SC4886

Цоколевка транзистора 2SC4886

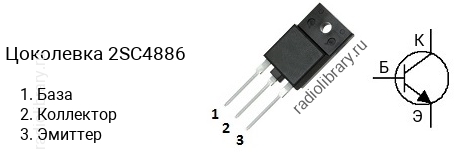

Цоколевка транзистора 2SC4886 (маркируется как C4886)

Характеристики транзистора 2SC4886

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 150 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 14 А
  • Рассеиваемая мощность коллектора, не более: 80 Вт
  • Коэффициент усиления транзистора по току (hfe): от 50 до 180
  • Граничная частота коэффициента передачи тока: 60 МГц
  • Корпус: TO-3PF

Классификация по hFE

Транзисторы серии 2SC4886 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC4886-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SC4886-P - в диапазоне от 70 до 140, 2SC4886-Y - в диапазоне от 90 до 180.

Маркировка

Обозначение на корпусе транзистора 2SC4886 часто наносится без первой цифры и буквы, т.е. маркируется как "C4886".

Комплементарная пара

Комплементарной парой для 2SC4886 является транзистор 2SA1860 c p-n-p структурой.

Аналоги

Транзистор 2SC4886 можно заменить на 2SC4388
