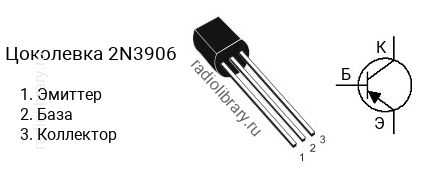

Транзистор 2N3906

2N3906 — биполярный, кремниевый, высокочастотный транзистор, средней мощности. Используется в переключающих устройствах, усилителях.

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -40 В
• Напряжение коллектор-база, не более: -40 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.2 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 300
• Граничная частота коэффициента передачи тока: 250 МГц
• Корпус: TO-92

Комплементарной парой для 2N3906 является транзистор 2N3904 c n-p-n структурой.Транзистор 2N3906 можно заменить на 2N4403, 2SA696, 2SA697, 2SA708, 2SA709, BC527, BC528, KN2907, KN2907A, KN3906, KSA708, KSA709, KSP2907A, KSP55, KSP56, KSP8598, KSP8599, KSP92, KSP93, KSP94, KTN2907, KTN2907A, MPS2907, MPS2907A, MPS2907AG, MPS2907G, MPS3906, MPS4354, MPS4355, MPS750, MPS750G, MPS751, MPS751G, MPS8598, MPS8598G, MPS8599, MPS8599G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSA94, MPSW51A, MPSW51AG, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, P2N2907A, P2N2907AG, PN200, PN2905, PN2905A, PN2907, PN2907A, PN4354, PN4355, ZTX550, ZTX554, ZTX555, ZTX556, ZTX557, ZTX558, ZTX951, ZTX953, ZTX955
