Транзистор 2N3904

2N3904 – это биполярный NPN высокочастотный транзистор общего применения. Предназначен для применения в импульсных и переключающих устройствах.

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 40 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 0.2 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 300
• Граничная частота коэффициента передачи тока: 300 МГц

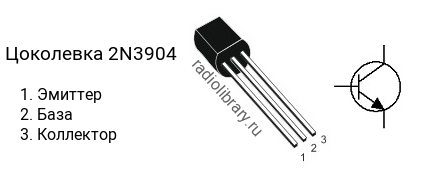

• Корпус: TO-92

Комплементарной парой для 2N3904 является транзистор 2N3906 c p-n-p структурой.Транзистор 2N3904 можно заменить на 2N4401, 2N5830, 2SC1008, 2SC1009, 2SC1211, 2SC815, BC537, BC538, KN2222A, KN3904, KSC1008, KSC1009, KSC815, KSP05, KSP06, KSP2222A, KSP42, KSP43, KSP8098, KSP8099, KTN2222A, MPS2222A, MPS2222AG, MPS650, MPS650G, MPS651, MPS651G, MPS8098, MPS8098G, MPS8099, MPS8099G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, NTE123AP, P2N2222A, P2N2222AG, PN100, PN2219A, PN2222A, PN3569, PN4033, ZTX450, ZTX454, ZTX455, ZTX457, ZTX458
