Транзистор MPSA05

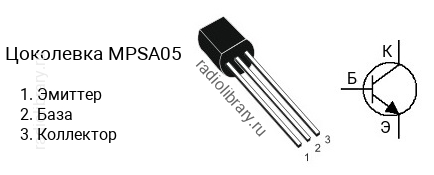

Цоколевка транзистора MPSA05

Цоколевка транзистора MPSA05

Характеристики транзистора MPSA05

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 4 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для MPSA05 является транзистор MPSA55 c p-n-p структурой.

Аналоги

Транзистор MPSA05 можно заменить на 2N5551Y, 2N5832, 2SC1008G, 2SC1008Y, 2SC1009G, 2SC1009Y, BC537-16, BC537-25, BC538-16, BC538-25, KSC1008G, KSC1008Y, KSC1009G, KSC1009Y, KSP8098, KSP8099, MPS8098, MPS8098G, MPS8099, MPS8099G, MPSA05G, MPSA06, MPSA06G, MPSA28, MPSA28G, MPSA29, MPSA29G, PN4033, ZTX454, ZTX455, ZTX692B, ZTX694B, ZTX696B
