Транзистор 2SC1008Y

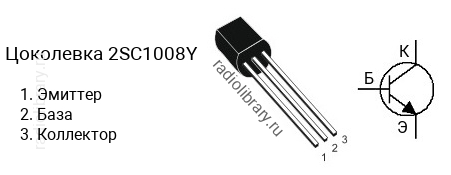

Цоколевка транзистора 2SC1008Y

Цоколевка транзистора 2SC1008Y (маркируется как C1008Y)

Характеристики транзистора 2SC1008Y

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 8 V
  • Ток коллектора, не более: 0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.8 Вт
  • Коэффициент усиления транзистора по току (hfe): от 120 до 240
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии 2SC1008 делятся на несколько групп по коэффициенту усиления. Транзистор 2SC1008R имеет коэффициент усиления в диапазоне от 40 до 80, 2SC1008O - в диапазоне от 70 до 140, 2SC1008Y - в диапазоне от 120 до 240, 2SC1008G - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора 2SC1008Y часто наносится без первой цифры и буквы, т.е. маркируется как "C1008Y".

Комплементарная пара

Комплементарной парой для 2SC1008Y является транзистор 2SA708Y c p-n-p структурой.

Аналоги

Транзистор 2SC1008Y можно заменить на 2SC1009, 2SC1009Y, BC538, BC538-16, KSC1008, KSC1008Y, KSC1009, KSC1009Y, MPS651, MPS651G, PN4033, ZTX454, ZTX455
