Транзистор KN2222A

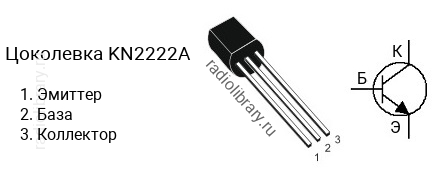

Цоколевка транзистора KN2222A

Цоколевка транзистора KN2222A

Характеристики транзистора KN2222A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 75 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.6 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 300
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для KN2222A является транзистор KN2907A c p-n-p структурой.

Аналоги

Транзистор KN2222A можно заменить на 2N5830, 2SC1008, 2SC1009, BC538, KSC1008, KSC1009, KSP2222A, KTN2222A, MPS2222A, MPS2222AG, MPS651, MPS651G, P2N2222A, P2N2222AG, PN2219A, PN2222A, PN4033, ZTX454, ZTX455
