Транзистор MPSW06G

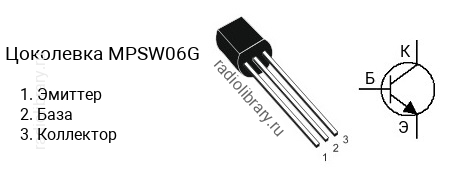

Цоколевка транзистора MPSW06G

Цоколевка транзистора MPSW06G

Характеристики транзистора MPSW06G

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 4 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60
  • Граничная частота коэффициента передачи тока: 50 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для MPSW06G является транзистор MPSW56G c p-n-p структурой.

Аналоги

Транзистор MPSW06G можно заменить на 2N5550, 2N5551, 2N5551G, 2N5551Y, 2N5830, 2N5831, 2N5832, 2SC1009G, 2SC1009O, 2SC1009Y, BC538-10, BC538-16, BC538-25, KSC1009G, KSC1009O, KSC1009Y, KSP8099, MPS8099, MPS8099G, MPSA06, MPSA06G, MPSA28, MPSA28G, MPSA29, MPSA29G, MPSW06, NTE194, PN4033, ZTX454, ZTX455, ZTX694B, ZTX696B
