Транзистор BC538-10

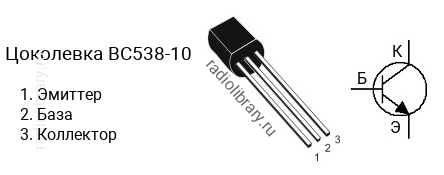

Цоколевка транзистора BC538-10

Цоколевка транзистора BC538-10

Характеристики транзистора BC538-10

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 80 В
  • Напряжение коллектор-база, не более: 80 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 63 до 160
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC538 делятся на несколько групп по коэффициенту усиления. Транзистор BC538-6 имеет коэффициент усиления в диапазоне от 40 до 100, BC538-10 - в диапазоне от 63 до 160, BC538-16 - в диапазоне от 100 до 250, BC538-25 - в диапазоне от 160 до 400.

Комплементарная пара

Комплементарной парой для BC538-10 является транзистор BC528-10 c p-n-p структурой.

Аналоги

Транзистор BC538-10 можно заменить на ZTX453
