Транзистор 2N5550

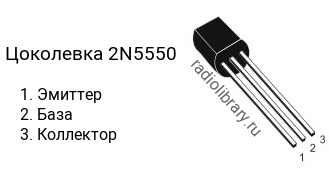

Цоколевка транзистора 2N5550

Цоколевка транзистора 2N5550

Характеристики транзистора 2N5550

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 140 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 0.6 А
  • Рассеиваемая мощность коллектора, не более: 0.625 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 250
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92

Комплементарная пара

Комплементарной парой для 2N5550 является транзистор 2N5400 c p-n-p структурой.

Аналоги

Транзистор 2N5550 можно заменить на 2N5833, 2SC1009, KSC1009
