Транзистор KSA1015GR

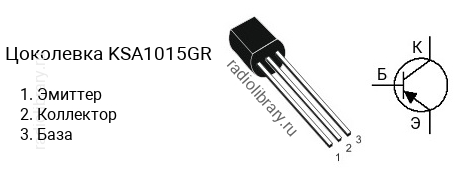

Цоколевка транзистора KSA1015GR

Цоколевка транзистора KSA1015GR (маркируется как A1015GR)

Характеристики транзистора KSA1015GR

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -50 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.4 Вт
  • Коэффициент усиления транзистора по току (hfe): от 200 до 400
  • Граничная частота коэффициента передачи тока: 80 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSA1015 делятся на несколько групп по коэффициенту усиления. Транзистор KSA1015O имеет коэффициент усиления в диапазоне от 70 до 140, KSA1015Y - в диапазоне от 120 до 240, KSA1015GR - в диапазоне от 200 до 400.

Маркировка

Обозначение на корпусе транзистора KSA1015GR часто наносится без первой цифры и буквы, т.е. маркируется как "A1015GR".

Комплементарная пара

Комплементарной парой для KSA1015GR является транзистор KSC1815GR c n-p-n структурой.

Аналоги

Транзистор KSA1015GR можно заменить на 2SA1015, 2SA1015GR, 2SA1246, 2SA1246-T, 2SA1266, 2SA1266-GR, 2SA1267, 2SA1267-G, 2SA1318, 2SA1318-T, 2SA1319, 2SA1319-T, 2SA1382, 2SA1481, 2SA1680, 2SA1761, 2SA1972, 2SA608N, 2SA953, 2SA953-K, 2SA954, 2SA954-K, 2SB1116, 2SB1116-K, 2SB1116A, 2SB1116A-K, 2SB1116AK, 2SB1116K, 2SB560, 2SB892, 2SB892-T, 2SB985, 2SB985T, 2SC536N, A1015, A1015GR, A733, A733P, H733, H733-P, KSA708C, KSA709C, KSA709CG, KSA733C, KSA733CG, KSB1116, KSB1116-G, KSB1116A, KSB1116A-G, KSB1116S, KSB1116S-G, KTA1266, KTA1266GR, KTA1267, KTA1267GR, KTA1279, NTE193A
