Транзистор H733

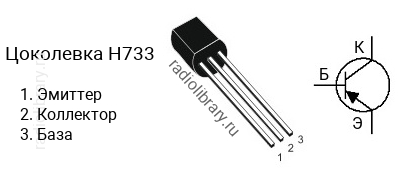

Цоколевка транзистора H733

Цоколевка транзистора H733

Характеристики транзистора H733

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 90 до 600
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии H733 делятся на несколько групп по коэффициенту усиления. Транзистор H733-R имеет коэффициент усиления в диапазоне от 90 до 180, H733-Q - в диапазоне от 135 до 270, H733-P - в диапазоне от 200 до 400, H733-K - в диапазоне от 300 до 600.

Комплементарная пара

Комплементарной парой для H733 является транзистор H945 c n-p-n структурой.

Аналоги

Транзистор H733 можно заменить на A733, KSA733C, KTA1279
