Транзистор KSA733C

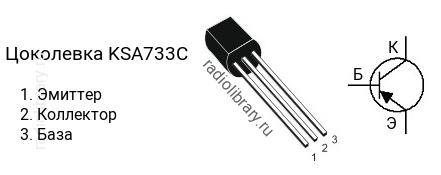

Цоколевка транзистора KSA733C

Цоколевка транзистора KSA733C (маркируется как A733C)

Характеристики транзистора KSA733C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -50 В
  • Напряжение коллектор-база, не более: -60 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 700
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии KSA733C делятся на несколько групп по коэффициенту усиления. Транзистор KSA733CR имеет коэффициент усиления в диапазоне от 40 до 80, KSA733CO - в диапазоне от 70 до 140, KSA733CY - в диапазоне от 120 до 240, KSA733CG - в диапазоне от 200 до 400, KSA733CL - в диапазоне от 350 до 700.

Маркировка

Обозначение на корпусе транзистора KSA733C часто наносится без первой цифры и буквы, т.е. маркируется как "A733C".

Комплементарная пара

Комплементарной парой для KSA733C является транзистор KSC945C c n-p-n структурой.

Аналоги

Транзистор KSA733C можно заменить на KTA1279
