Транзистор 2SB560

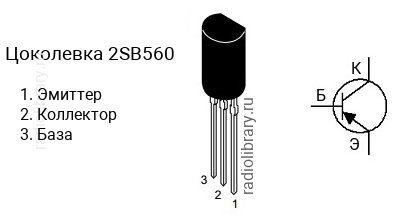

Цоколевка транзистора 2SB560

Цоколевка транзистора 2SB560 (маркируется как B560)

Характеристики транзистора 2SB560

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -80 В
  • Напряжение коллектор-база, не более: -100 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.7 А
  • Рассеиваемая мощность коллектора, не более: 0.9 Вт
  • Коэффициент усиления транзистора по току (hfe): от 60 до 560
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: TO-92MOD

Классификация по hFE

Транзисторы серии 2SB560 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB560-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SB560-E - в диапазоне от 100 до 200, 2SB560-F - в диапазоне от 160 до 320, 2SB560-G - в диапазоне от 280 до 560.

Маркировка

Обозначение на корпусе транзистора 2SB560 часто наносится без первой цифры и буквы, т.е. маркируется как "B560".

Комплементарная пара

Комплементарной парой для 2SB560 является транзистор 2SD438 c n-p-n структурой.
