Транзистор TTD1415B

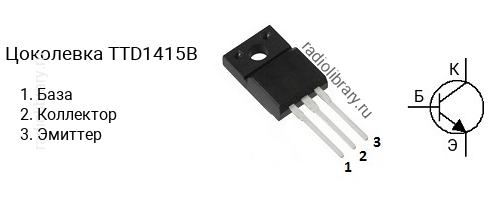

Цоколевка транзистора TTD1415B

Цоколевка транзистора TTD1415B

Характеристики транзистора TTD1415B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 100 В
  • Напряжение коллектор-база, не более: 120 В
  • Напряжение эмиттер-база, не более: 6 V
  • Ток коллектора, не более: 7 А
  • Рассеиваемая мощность коллектора, не более: 25 Вт
  • Коэффициент усиления транзистора по току (hfe): от 2000 до 15000
  • Корпус: TO-220F

Комплементарная пара

Комплементарной парой для TTD1415B является транзистор TTB1020B c p-n-p структурой.

Аналоги

Транзистор TTD1415B можно заменить на 2SC2898, 2SC4242, 2SD1415A, BD649, BD651, BDT63C, BDT65C, BDT87, BDT87F, BDW43, BDW73D, BDX33D, BDX53D, BDX53E, BDX53F, MJE15028, MJE15028G, MJE15030, MJE15030G, MJE15032, MJE15032G, MJE15034, MJE15034G, MJE5740, MJE5741, MJE5742, MJF15030, MJF15030G, TIP150, TIP151, TIP152, TIP160, TIP161, TIP162
