Транзистор TIP32

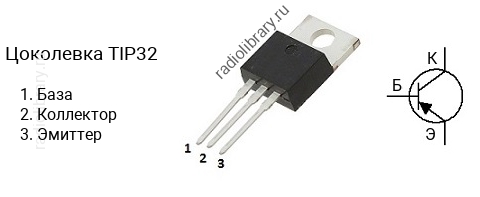

Цоколевка транзистора TIP32

Цоколевка транзистора TIP32

Характеристики транзистора TIP32

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -40 В
  • Напряжение коллектор-база, не более: -40 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 40 Вт
  • Коэффициент усиления транзистора по току (hfe): от 10 до 50
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP32 является транзистор TIP31 c n-p-n структурой.

Аналоги

Транзистор TIP32 можно заменить на BDT32, BDT32A, BDT32B, BDT32C, D44C10, D44C4, D44C7, D45C10, D45C4, D45C7, MJF32C, MJF32CG, TIP32A, TIP32AG, TIP32B, TIP32BG, TIP32C, TIP32CF, TIP32CG, TIP32D, TIP32E, TIP32F, TIP32G
