Транзистор TIP32C

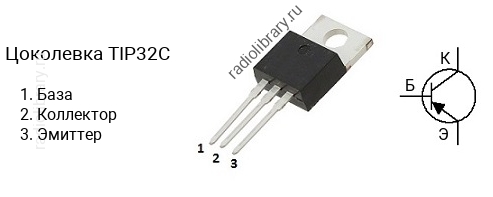

Цоколевка транзистора TIP32C

Цоколевка транзистора TIP32C

Характеристики транзистора TIP32C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -100 В
  • Напряжение коллектор-база, не более: -100 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -3 А
  • Рассеиваемая мощность коллектора, не более: 40 Вт
  • Коэффициент усиления транзистора по току (hfe): от 10 до 50
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP32C является транзистор TIP31C c n-p-n структурой.

Аналоги

Транзистор TIP32C можно заменить на BDT32C, MJF32C, MJF32CG, TIP32CF, TIP32CG, TIP32D, TIP32E, TIP32F
