Транзистор TIP31C

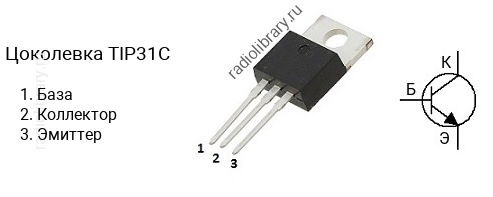

Цоколевка транзистора TIP31C

Цоколевка транзистора TIP31C

Характеристики транзистора TIP31C

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 100 В
  • Напряжение коллектор-база, не более: 100 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 40 Вт
  • Коэффициент усиления транзистора по току (hfe): от 10 до 50
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-220

Комплементарная пара

Комплементарной парой для TIP31C является транзистор TIP32C c p-n-p структурой.

Аналоги

Транзистор TIP31C можно заменить на 2N6497, 2N6498, 2N6499, 2SC3795, 2SC3795A, 2SC3866, 2SC4242, 2SC5241, BDT31C, FJP13007, KSE13004, KSE13005, KSE13006, KSE13007, KSE13007F, MJE13006, MJE13007, MJE13007A, MJE13007G, MJE13070, MJE13071, MJE16002, MJE16004, MJE8502, MJE8503, MJF31C, MJF31CG, STD13007F, TIP31CF, TIP31CG, TIP31D, TIP31E, TIP31F
